継ぎ手金物
更新日:2012年12月19日

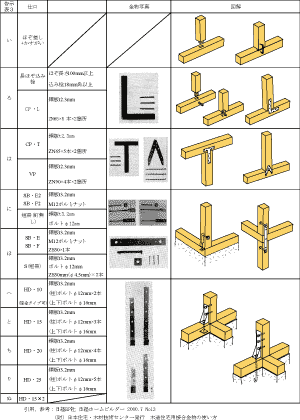

継ぎ手、仕口の緊結方法のポイントは以下の3点です。
イ 柱の1本1本について必要な金物をチェックする必要がある点。
ロ 各階の柱頭、柱脚に同じ金物をつける必要があるという点。
ハ 張間方向と桁行き方向の2方向に、筋違いがつく柱についてはより大きな引っ張り耐力のある金物をつければよいという点。
では、具体的な事例で確認しましょう。

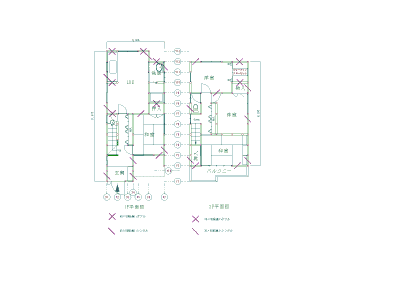

これから使う平面図はここ-->平面図(PDF:36KB)

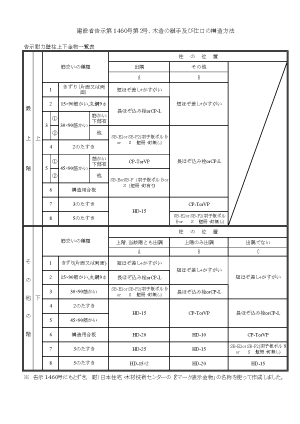

各柱それぞれについて、下の早見表と平面図と軸組図を比較しながら検討していきます。
例としてX1通りの柱について検討します。

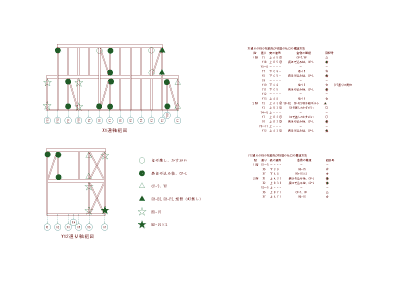

X1通りの軸組図と金物適用表はここ-->軸組図(PDF:33KB)

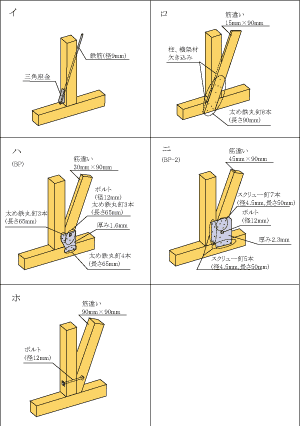

参考までに筋違い金物の図解も作りました。-->筋違い金物図解(PDF:32KB)
PDF形式のファイルを開くには、Adobe Acrobat Reader DC(旧Adobe Reader)が必要です。
お持ちでない方は、Adobe社から無償でダウンロードできます。
